Paranchi elettrici a catena serie P Dati tecnici
La gamma dei paranchi elettrici a catena è realizzata in 3 grandezze, P100, P200 e P300 per portate da 125 a 2000kg nei gruppi di servizio FEM 2m(ISO M5) oppure FEM 3m(ISO M6), nelle seguenti configurazioni:Cosa proponiamo
una serie di paranchi elettrici a catena, per portate da 125 a 2000kg, progettati e realizzati avvalendosi delle più moderne tecniche di progettazione, supportate da un sistema CAD 3D, utilizzando la suite SOLIDWORKS, integrato da metodologie di calcolo ad elementi finiti. Le prove di collaudo ed i test sulla durata di vita garantiscono il rispetto delle normative, l’affidabilità e l’inalterabilità delle prestazioni nel tempo.
Come produciamo
realizzamo i nostri paranchi elettrici a catena serie P impiegando processi produttivi che tengono in considerazione i requisiti della norma UNI EN ISO 9001 edizione 2015. La speciale verniciatura idrorepellente, ottenuta con processo elettrostatico, nonché l’esecuzione completamente chiusa, in una struttura di lega leggera di alluminio, ne garantiscono l’inalterabilità nel tempo e la costanza di elevate prestazioni anche in ambienti con presenza di agenti aggressivi o corrosivi con ciclo di verniciatura speciale.
Campi di utilizzo
I paranchi elettrici a catena serie P per portate da 125 a 2000kg sono progettati per sollevare verticalmente carichi non guidati, tramite l’apposito gancio o altri accessori idonei. I paranchi elettrici a catena possono essere utilizzati per il sollevamento di carichi da postazione fissa, se abbinati ai carrelli di traslazione manuali, elettrici o meccanici possono essere installati su monorotaie realizzate con travi o in canalina, oppure possono costituire l’unità di sollevamento di altre macchine nelle quali si integrano, quali ad esempio: gru a bandiera, gru a ponte, ecc. Possono inoltre essere in esecuzione climbing con funzione auto sollevante.

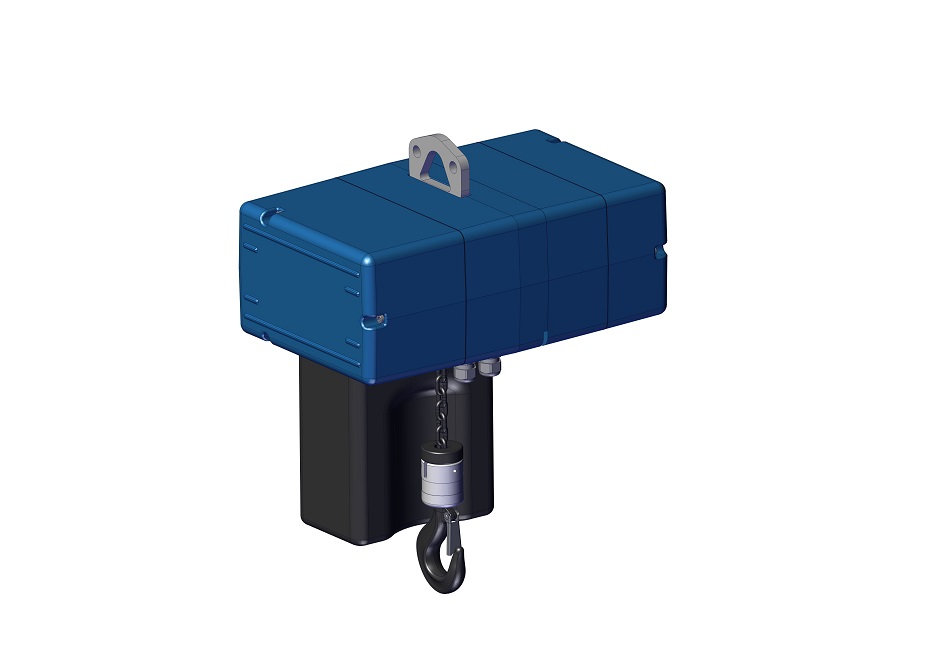

Paranco in esecuzione fissa
Sospeso tramite staffa a golfare oppure tramite un gancio con le medesime dimensioni e caratteristiche prestazionali del gancio di sollevamento del carico.
Scheda tecnica

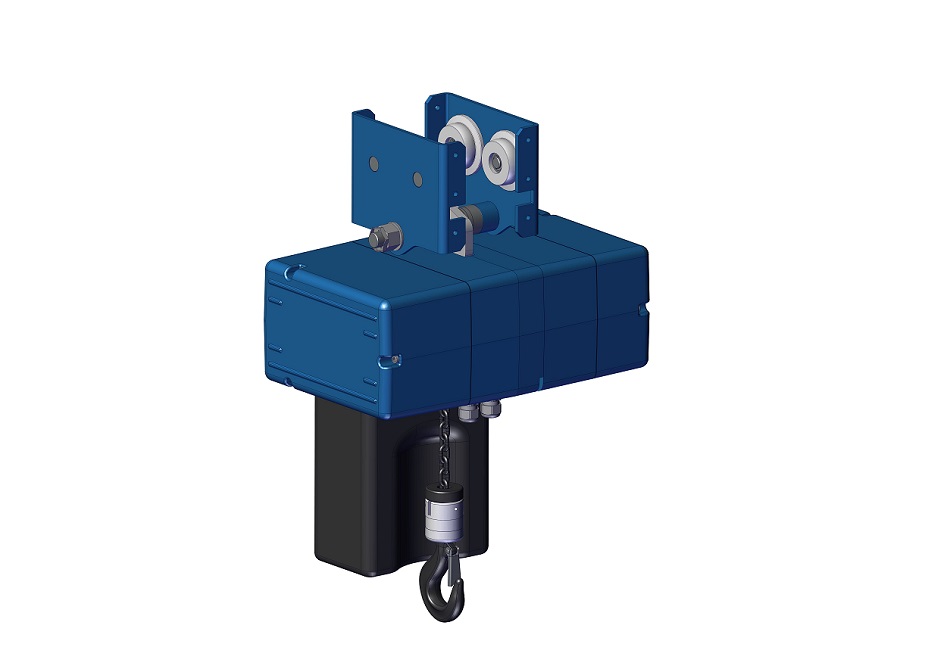

Carrello di traslazione a spinta
Il carrello di traslazione, agganciato alla staffa a golfare del paranco tramite tiranti, a spinta manuale. Dotati di ruote folli girevoli su cuscinetti a sfere, a lubrificazione permanente
Scheda tecnica

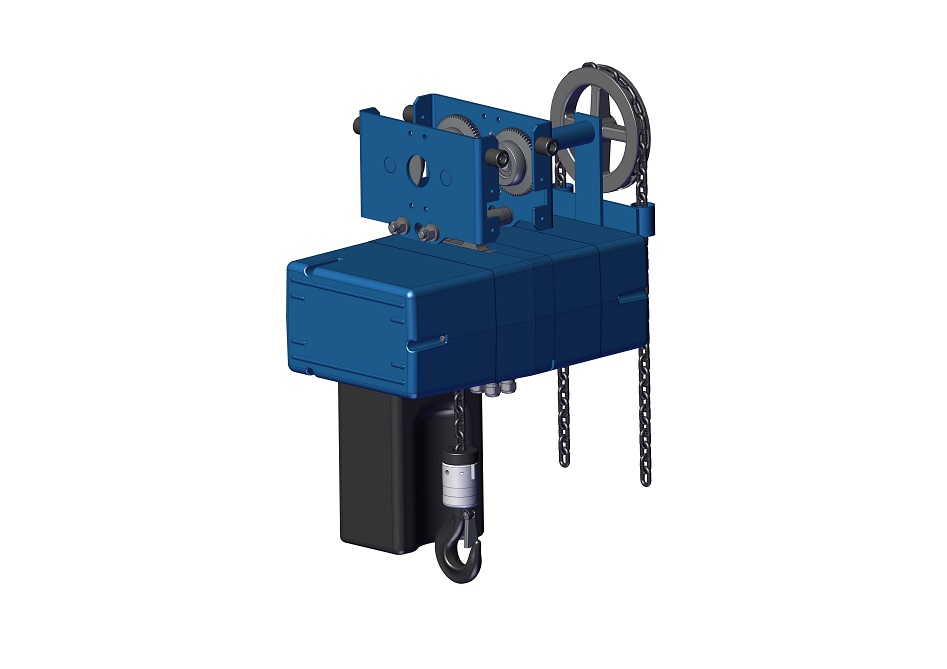

Carrello meccanico tipo CTM
Dotati di due ruote folli e due motrici girevoli su cuscinetti a sfere, a lubrificazione permanente. Viene applicato un comando meccanico, azionato manualmente tramite una catena, che fornisce il moto alle ruote dentate
Scheda tecnica

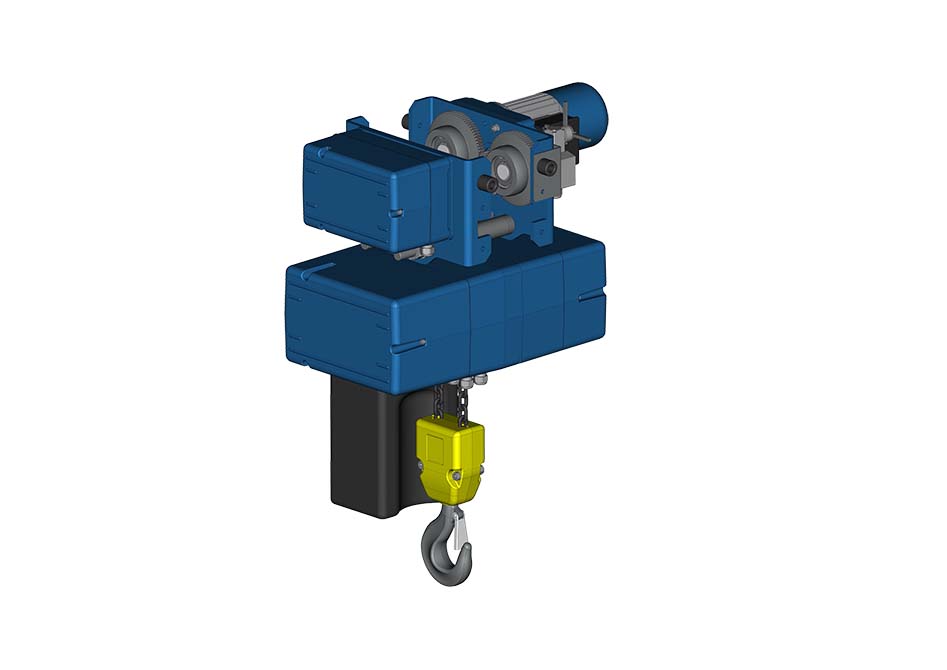

• Carrelli elettrici tipo CTE
Dotati di due ruote folli e due motrici girevoli su cuscinetti a sfere, a lubrificazione permanente. Viene applicato un motoriduttore con motore autofrenante, a singola o doppia polarità, e relativa apparecchiatura elettrica, che fornisce il moto alle ruote dentate. Di serie sono equipaggiati con finecorsa elettrico di traslazione del tipo ad attuatore a croce.
Scheda tecnica

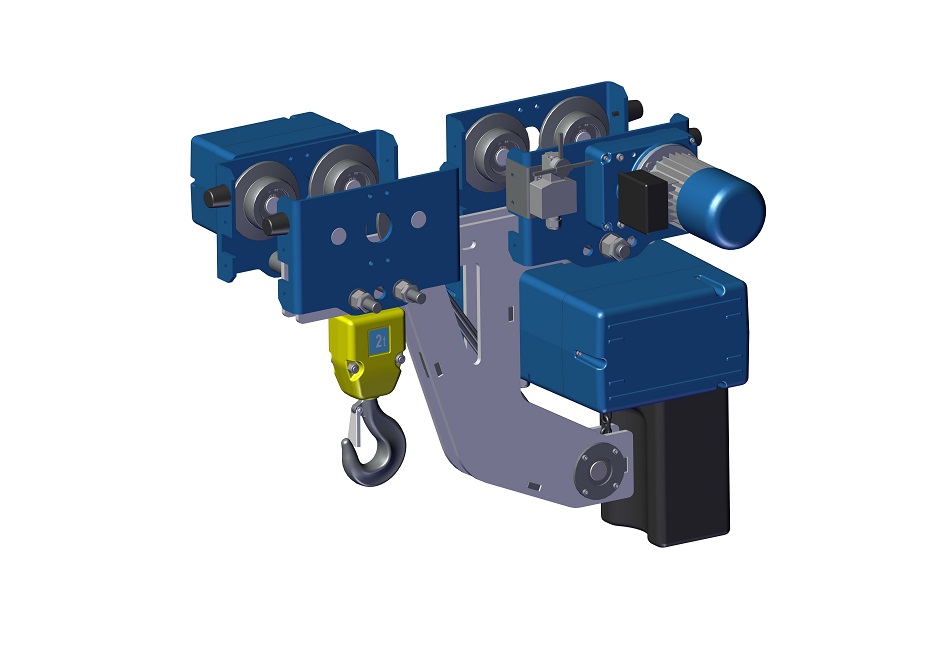

Carrelli in esecuzione ribassata CTR
Dotati di un sistema di rinvio della catena, per sfruttare al massimo la corsa gancio, disponibile nella versione a spinta manuale sul carico fino a 500kg di portata e oltre nella versione con motorizzazione elettrica.
Scheda tecnica

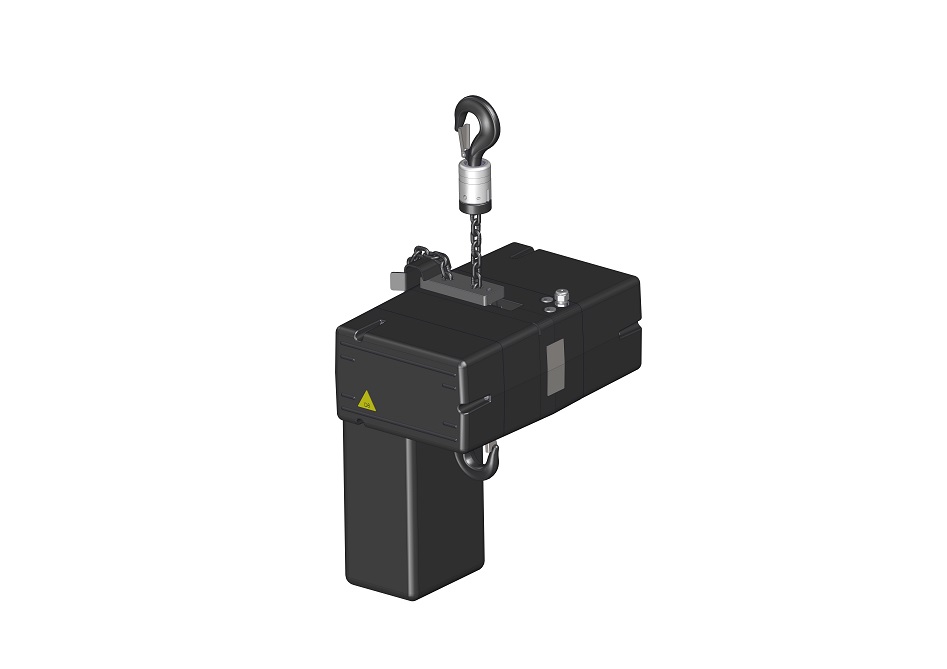

Paranco in esecuzione climbing
Auto sollevante, in configurazione D8 o D8+, consente di raggiungere il punto di installazione con il solo gancio e relativa catena, senza dover sollevare l’intero paranco e senza l’ausilio di collegamenti elettrici in quota.
